01 / 感水绳

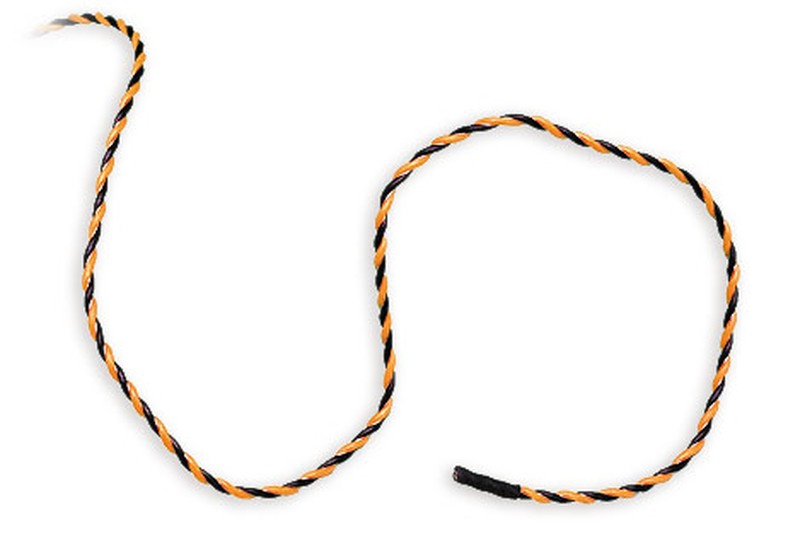

WD-CS 感水绳(水缆传感器)
感水电缆 · 连续检测 · 2–25 m 标准款
线缆式连续检测,沿线任意点漏液即报、可定位;易敷设,适合长管路、机柜列与多点覆盖。
末端检漏 · 行业现实
先知道漏在哪,才守得住
核心知识
数据中心液冷漏液的 5 个高发部位
结论:漏液集中在流体连接与汇集点——这 5 处要重点布点。
- 快接头插拔处;
- CDU(冷量分配单元);
- 冷板与芯片直接接触的 D2C 环节;
- 管路接口与弯头;
- 冷凝水溢流处。
核心方案 · 主推
WD-CS + WD-AMX
感水绳连续检测方案
感水绳沿管路、机柜列与 CDU 周边连续覆盖、定位漏在哪一段,具体长度按现场管路总长与布点密度设计(覆盖到哪、铺多长按机房实际走线,不套固定数字);WD-AMX 把信号以干接点接入 BMS / 动环——连续检测 + 联动响应的主力组合。
方案真实卖点
- 沿线任意点漏液即报、可定位——连续覆盖长管路、机柜列与 CDU 周边
- 感水电缆 2–25 m 标准款(2/5/10/15/20/25 m),更长按需定制;3 m 引线便于穿管布线
- SPDT 干接点(12A@230Vac)接入 BMS / 动环——现款为纯干接点、无数字通信,接线极简可靠
- 24Vac / 230Vac 两款 · DIN 导轨 · LED 状态指示 · 蜂鸣可关 · 继电器手动/自动复位
- 英国原厂 · CE / UKCA · 5 年原厂质保
感水绳方案 · WD-CS + WD-AMX 参数
感水绳 / CABLE2–25 m 标准 · 可定制
布线 / RUN回路总长 ≤ 200 m
控制 / ALARMSPDT 干接点 12A@230Vac
接入 / BMS干接点 · 现款无数字通信
供电 / POWER24 / 230 Vac · DIN 导轨
防护 / IPIP30
认证 / CERTCE · UKCA · 5 年质保
参数为原厂资料口径 · 布点与回路按工况确认
02 / 控制模块

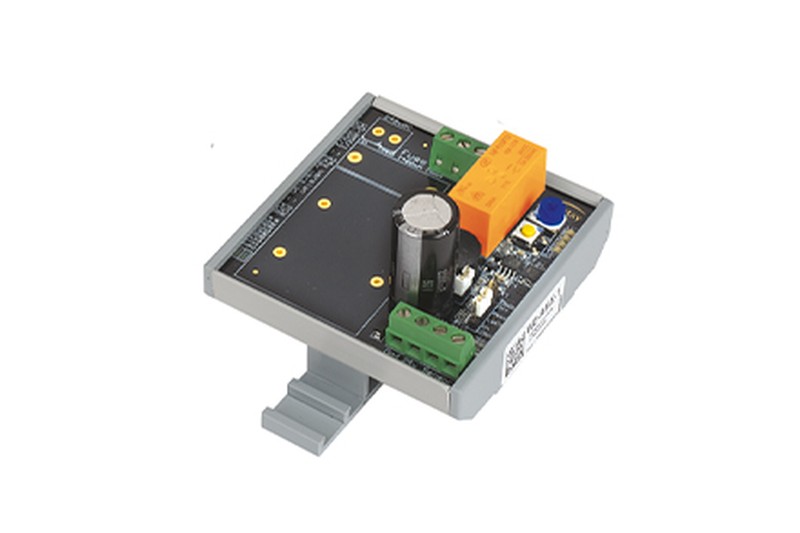

WD-AMX 控制模块
控制模块 · SPDT 干接点 · 24/230Vac 两款
SPDT 干接点继电器(12A@230Vac),经干接点接入 BMS / 动环,现款为纯干接点、无数字通信,接线极简可靠;提供 24Vac(WD-AMX-1)/ 230Vac(WD-AMX-2)两款,DIN 导轨安装,带 LED 状态指示、蜂鸣可关、继电器可手动/自动复位。
选型 · 知识
感水绳 还是 点式?
核心知识
漏液检测怎么选?感水绳 vs 点式探头的区别
结论:感水绳 = 线状连续覆盖,点式 = 单点精准;长管路/多点选感水绳,积液点/集水盘选点式。
感水绳沿线连续检测,适合长管路、机柜列与多点覆盖,任意点漏液都能报警并定位;点式探头单点精准,适合集水盘、低洼积液点等明确汇集处。实际部署常两者结合:感水绳做连续覆盖,点式守住关键积液点。
线状 · 连续
感水绳(WD-CS)
沿线连续覆盖,任意点漏液即报、可定位。
长管路 · 机柜列 · 多点
单点 · 精准
点式探头(WD-PS)
单点精准检测,守住明确的积液汇集处。
集水盘 · 积液点
补充 · 特定场景
WD-PS + WD-CPS
补充:点式守点 + 防凝露
连续覆盖之外:点式探头守住集水盘、低洼积液点;防凝露在高湿结露场景凝露形成前预警。
03 / 点式探头

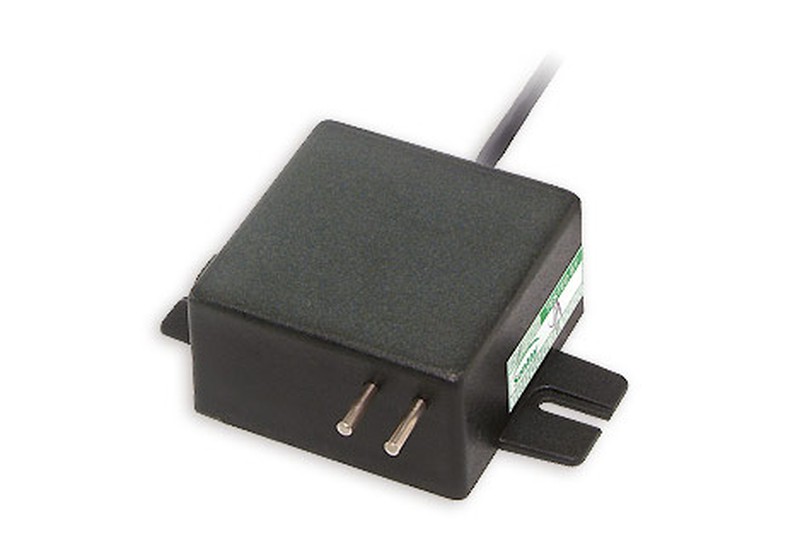

WD-PS 点式探头
点式探头 · 不锈钢探针
ABS 外壳 + 不锈钢探针,集水盘、积液点等低洼汇集处单点精准报警;标准引线 2 m,多只并联接入 WD-AMX,守住关键积液点。
04 / 防凝露

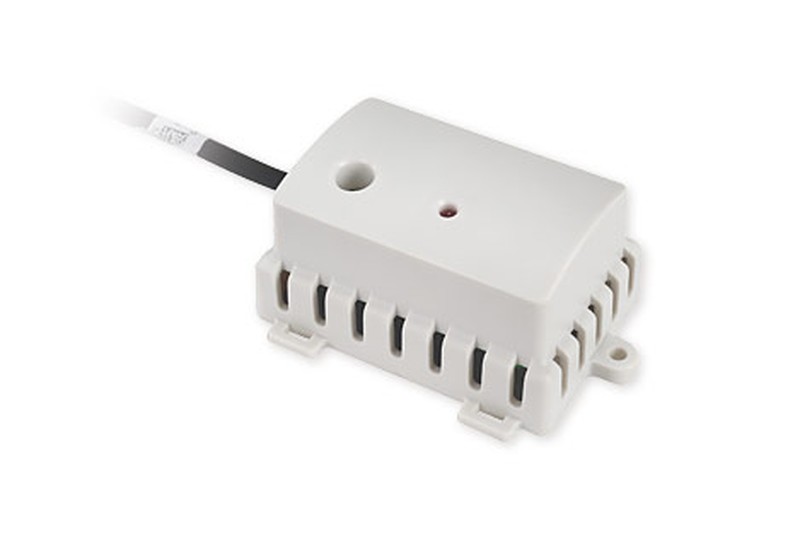

WD-CPS 防凝露传感器
防凝露 · 露点预警
基于环境相对湿度与表面温度推算露点,在凝露形成前预警,防止冷凝引发的隐性渗漏与短路;带 LED 状态指示。
CE · UKCA
ISO 9001
5 年原厂质保
IP30
一体化 · Sontay 全系列
不只检漏,是环境监测一体化
Sontay 同源的温湿度、压差传感可与漏液检测一并接入,构成机房环境监测一体化——少一套对接,多一份协同。
01 / 漏液
漏液检测
感水绳 + 点式探头,连续覆盖关键点、精准定位。
02 / 温湿
温湿度传感
机房温湿度连续监测,Sontay 同源系列。
03 / 压差
压差传感
空气压差监测,守住机房气流与压力。
更多 · Sontay 专题
了解更多 Sontay 漏液检测方案 →
更多 Sontay 漏液检测方案
Sontay 中国官网的液冷漏液检测专题,有更完整的产品与场景说明。
